家电家居行业锁螺丝机

理发器8轴锁螺丝设备-双锁付

日期：2015/6/10 9:53:03　阅读：1496
理发器生产线用自动锁螺丝设备
理发器产品结构基本相似，本案例中不同的型号的产品采用相同的螺丝，每件产品中有8颗螺丝需要进行紧固，内部的4颗螺丝及外部4颗螺丝：
理发器拧螺丝部位
驰速这里设计案例如下

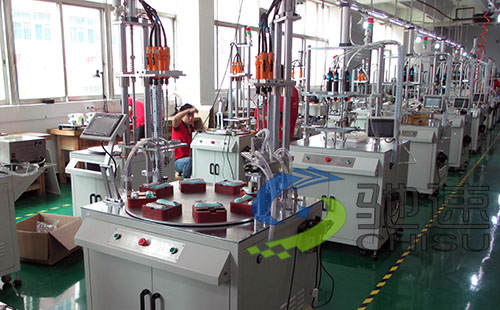

理发器拧螺丝设备
8轴转台式自动锁螺丝设备，分为8个工序，每个工序上设计2个工位，操作原理如下：
将工件放置在内环的夹具上，设备拧内部的4颗螺丝，这里需要工人不停的放置产品，

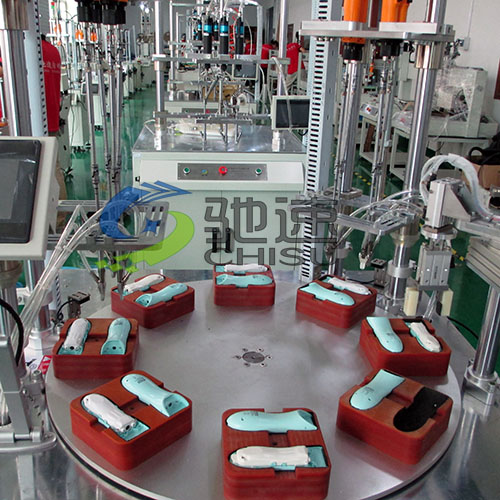

转台式拧螺丝设备
当转台旋转一周时，拧好内部的4颗螺丝的产品也转到工人操作位置，这时需要将已经拧好内部4颗螺丝的产品从内环夹具上放入外环夹具，同时放置外壳，设备自动会拧好外部4颗螺丝即产品上的8颗螺丝均被紧固，

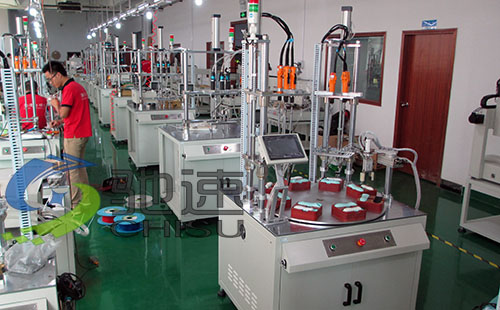

机械手拧螺丝机
当拧好所有螺丝的产品转送至机械手位置时，会有机械手自动将产品抓取并放入流水线，而整个过程为同步作业，通过转台可以实现，在操作过程中需要2名工人，一个负责放置内环的产品，另一个负责放置外环的产品。

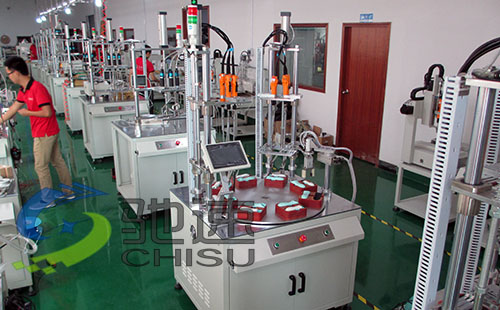

理发器锁螺丝设备
（上图中由于发货前拍摄且设备已经发货，时间匆忙，误将产品位置放错，正确应该是未拧外壳的产品在内环，拧好外壳的在外环）
整个过程同步圆周作业，所有工序同时进行，2-3秒即可拧好8颗螺丝并且自动放入流水线。
